Затискач відгалужувальний ОА

Затискачі відгалужувальні застосовуються при ошиновуванні відкритих розподільчих пристроїв для виконання спусків до апаратів.
Затискачі відгалужувальні пресуємі позначаються наступним чином: О — затискач відгалужувальний, А- для алюмінієвих, сталеалюмінієвих проводів, 120-січення дроту у квадратних міліметрах, для якого призначений затискач, 1- номер, що вказує на те, що затискач пресуємий.

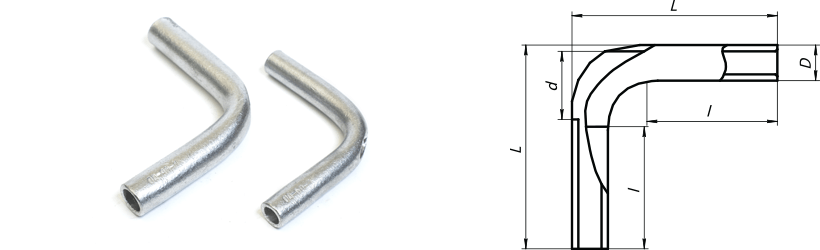

Марка затискача	Діаметр проводів, мм	Розміри, мм					Матриця опресування		Вага, кг
		d		D	l	L	Марка	Розмір, мм
		min	max
ОА-50-1	9,0−9,6	10,8	11,5	18	60	103	МШ-2А	14,3	0,068
ОА-70-1	10,7−12,3	12,35	13,5	20	70	115	МШ-2А	16,5	0,086
ОА-95-1	13,5−14,0	14,8	15,5	22	70	117	МШ-2А	18,2	0,096
ОА-120-1	15,4−15,8	16,3	17	25	80	130	МШ-2А	20,8	0,176
ОА-150-1	16,8−17,5	17,8	18,5	28	80	133	МШ	23,4	0,186
ОА-185-1	18,8−20,0	20,3	22,2	32	90	152	МШ	26,0	0,256
ОА-240-1	21,6−22,4	23,3	24	36	100	166	МШ	30,3	0,390
ОА-300-1	24,0−25,6	26,5	27,5	47	100	192	А	40,5	0,840
ОА-400-1	27,3-30,6	30,7	31,7	52	120	217	А	45	1,210

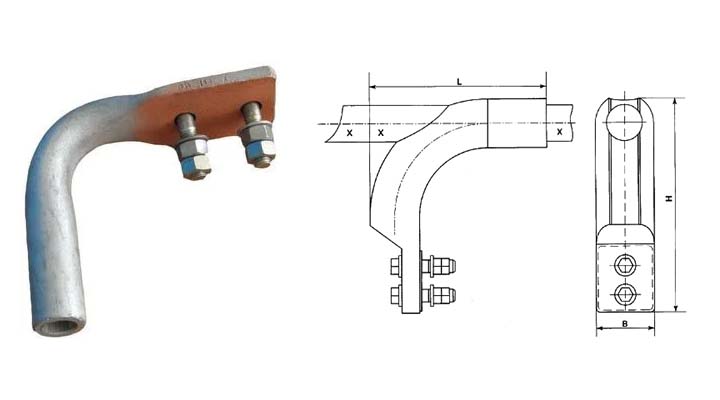

Марка затискача	Діаметр проводів, мм	Розміри, мм					Матриця опресування		Вага, кг
		d		H	l	L	Марка	Розмір, мм
		min	max
ОА-50-2	9,0−9,6	10,8	11,5	125	60	103	С	17	0,346
ОА-70-2	10,7−12,3	12,35	13,5	127	70	115	С	19	0,393
ОА-95-2	13,5−14,0	14,8	15,5	130	70	117	С	21	0,401
ОА-120-2	15,4−15,8	16,3	17	150	80	130	С	23	0,458
ОА-150-2	16,8−17,5	17,8	18,5	155	80	133	А	26	0,501
ОА-185-2	18,8−20,0	20,3	22,2	170	90	152	А	28	0,581
ОА-240-2	21,6−22,4	23,3	24	175	100	166	С	31,5	0,711
ОА-300-2	24,0−25,6	26,5	27,5	195	100	192	А	40,5	1,262
ОА-400-2	27,3-30,6	30,7	31,7	205	120	217	А	45	1,540
