Вузол кріплення КГП, КГН, КГ

Вузол кріплення КГП призначений для кріплення підтримуючих ізолюючих підвісок до опор повітряних ліній електропередач та відкритих розподільчих пристроїв.

Вузол кріплення КГП 7-3, КГП 16-3

Вузол кріплення КГП 7-1, КГП 12-1, КГП 16-1

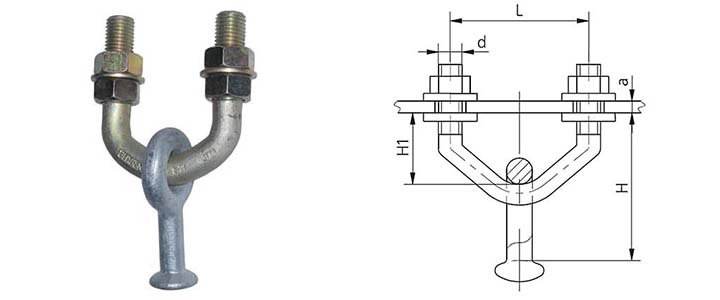

Вузол кріплення КГП 7-2Б, КГП 7-2В

Марка	L	H	H1	d	B	d1	amax	amin	Комплектація	Вага кг	Руйнівне навантаження кН
КГП-7-1	80	82	18	16	17	16	8	6	СК-7-1А	0,80	70
КГП-12-1	80	104	21	20	23	22	16	12	СК-12-1А	2,00	120
КГП-16-1	100	113	18	24	26	25	16	12	СК 16-1А	2,43	160
КГП-7-2Б	80	116	39	20	–	–	16	12	СРС-7-16	1,12	70
КГП-7-2В	80	96	32	16	–	–	8	6	СР 7-16	0,81	70
КГП-7-3	80	32	–	16	–		8	6	–	0,45	70
КГП-16-3	80	39	–	20	–	–	16	12	–	0,74	160

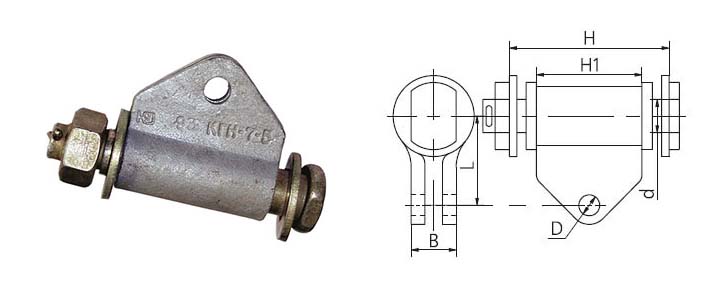

Вузол кріплення КГН

Вузол кріплення КГН (конструкція типу «прапорець-вертлюг») призначений для кріплення гірлянд ізоляторів на спеціальних переходах із великими механічними навантаженнями.
Вузол кріплення даного типу дозволяє здійснити прив’язку до опор трубчастої та іншої конструкції.

Марка	B	L	H	H1	D	d	Вага, кг	Руйнівне навантаження кН
КГН-7-5	16	60	120	105	17	32	3,07	70
КГН-12-5	22	70	160	140	23	40	5,20	120
КГН-16-5	25	70	160	140	26	40	5,22	160
КГН-21-5	28	85	180	160	29	50	10,10	210

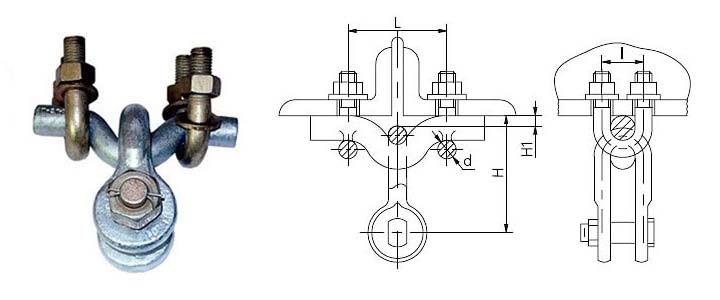

Вузол кріплення КГ

Вузол кріплення КГ призначений для кріплення натяжних та підтримуючих ізолюючих підвісок до опор повітряних ліній електропередач та відкритих розподільчих пристроїв. Вузол кріплення КГ кріпиться до опори через чотири отвори шляхом затягування чотирьох гайок. Після затягування гайки фіксуються від відвертання розкернення. Вузол кріплення КГ додатково комплектується скобою СК.

Марка	L	H	d	l	Комплектація	Вага, кг	Руйнівне навантаження кН
КГ-12-1	85	92	16	41	СК 12-1А	2,11	120
КГ-12-3	85	90	16	41	–	1,14	120
КГ-16-1	97	99	20	48	СК 16-1А	3,22	160
