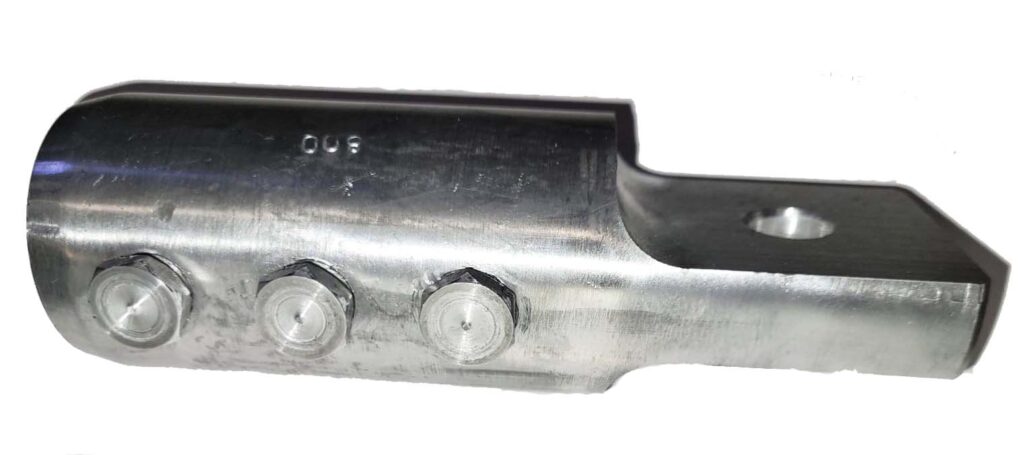

Наконечник зі зривним болтом

НАКОНЕЧНИКИ БОЛТОВІ 1НБ 10-25, 2НБ 25-20, 2НБ 70-120, 2НБ 150-240

Дюралеві кабельні наконечники, що закріплюються болтами зі зривною головкою, призначені для проводів та кабелів з алюмінієвими жилами Перетином від 10 до 1000 мм2 та напругою до 35 кВ.
Також можуть застосовуватись і до мідних кабелів.

Марка	Перетин, мм2	Розміри, мм							Вага, кг
		наконечник						болт
		L1	L2	d1	d2	d3	d4	S
1НБ 10-25	10, 16, 25	50	7	9	16	М8х1,25	6	12	0,020
2НБ 25-50	25, 35, 50	70	34	12	20	М12х1,25	10	12	0,045
2НБ 70-120	70, 95, 120	80	42	17	27	М16х1,5	12	17	0,080
2НБ 150-240	150, 185, 240	100	53	23	37	М16х1,5	12	17	0,180

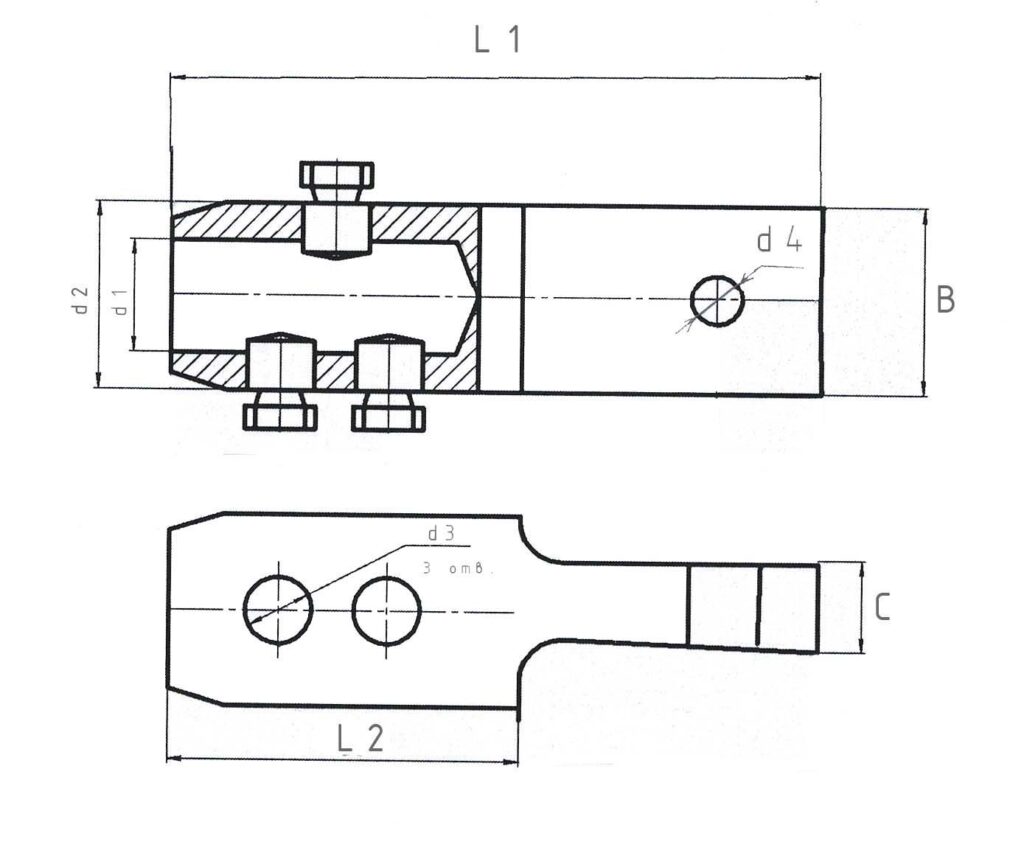

НАКОНЕЧНИК БОЛТОВИЙ 3НБ 300/400-1п, 5НБ 500/625-1п, 5НБ 800-1п, 5НБ 1000-1п

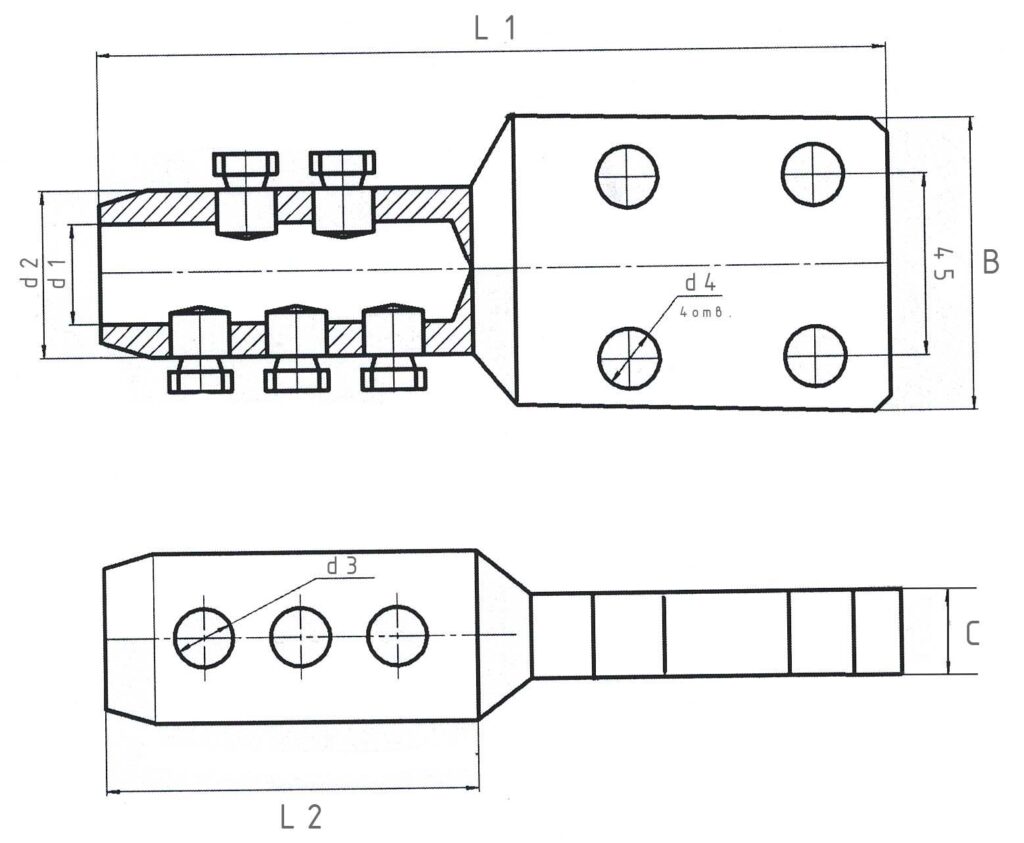

НАКОНЕЧНИК БОЛТОВИЙ 5НБ-1000-4п

Марка	Перетин, мм2	Кількість болтів	Розміри, мм								Вага, кг
			L1	L2	d1	d2	d3	d4	B	C
3НБ 300/400-1п	300, 400	3	134	70	27	40	М16х1,5	12,5	40	16	0,340
5НБ 500/625-1п	500, 625	5	180	110	34	50	М16х1,5	16,5	50	16

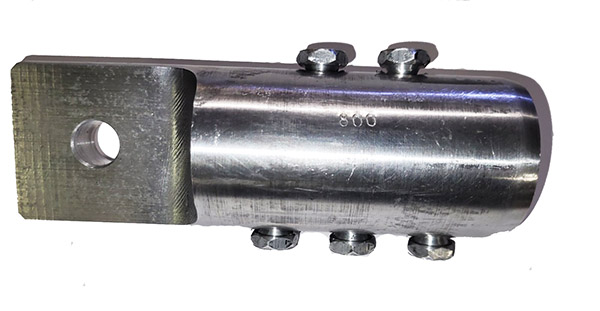

5НБ 800-1п	800	5	180	110	38	60	М16х1,5	16,5	60	20
5НБ-1000-1п	1000	5	180	110	39	65	М16х1,5	16,5	65	20
5НБ-1000-4п	1000	5	245	100	39	65	М16х1,5	16,5	80	20
