Ізолятор ШФ-20Г
Порцеляновий штирьовий ізолятор ШФ-20 Г призначений для ізоляції та кріплення проводів на повітряних лініях електропередач та у розподільних пристроях електростанцій та підстанцій змінного струму напругою від 0,4 до 20 кВ включно частотою до 100 Гц при температурі навколишнього повітря від +50 С до -60.
| Найменування параметра | ШФ20Г |
| Номінальна напруга, кВ | 20 |
| Мінімальне механічне руйнівне навантаження, кН | 13 |
| Довжина шляху витоку, мм. | 400 |
| Витримувана напруга 50 Гц (під дощем), кВ | 65 |
| Імпульсна напруга, що витримується 1,2/50, кВ | +135/-135 |
| Витримувана напруга в сухому стані, кВ | 85 |
| Вага, кг. | 3,5 |

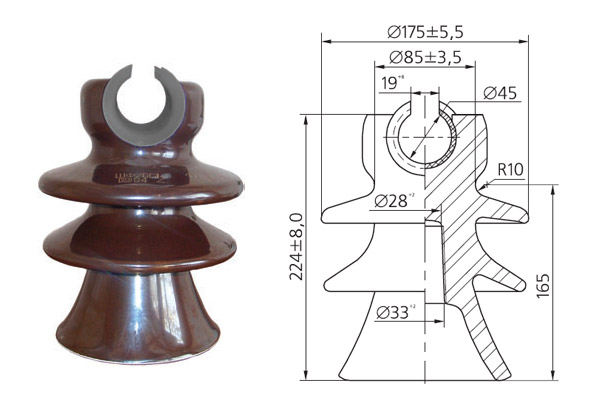

Ізолятор ШФ-20Г1
Штирьові порцелянові ізолятори ШФ 20Г1 призначені для ізоляції та кріплення ізольованих проводів СІП-3, SAX на повітряних лініях електропередачі, у розподільних пристроях електричних станцій та підстанцій змінного струму на напругу до 20 кВ.
| Найменування параметра | ШФ-20Г1 |
| Номінальна напруга, кВ | 20 |
| Мінімальне механічне руйнівне навантаження, кН | 13 |
| Довжина шляху витоку, мм. | 400 |
| Витримувана напруга50 Гц (під дощем), кВ | 65 |
| Витримувана напруга в сухому стані, кВ | 85 |
| Вага, кг. | 3,8 |

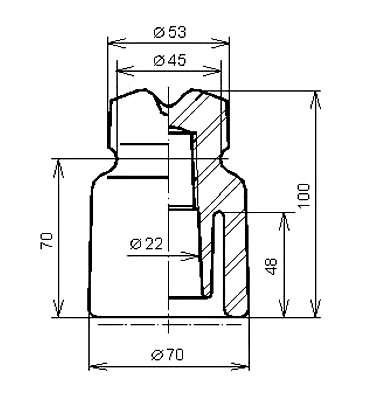

Ізолятор ТФ-20 01
Порцеляновий штирьовий ізолятор ТФ20 01 призначений для ізоляції та кріплення проводів на повітряних лініях електропередач та у розподільних пристроях електростанцій та підстанцій змінного струму напругою до 0,4 кВ включно частотою до 100 Гц при температурі навколишнього повітря від +50 С до -60 С.
| Найменування параметра | ТФ20 01 |
| Номінальна напруга, кВ | 0,4 |
| Мінімальне механічне руйнівне навантаження, кН | 8 |
| Діаметр штиря кріплення ізолятора (КН-18), мм. | 256 |
| Вага, кг. | 0,47 |
