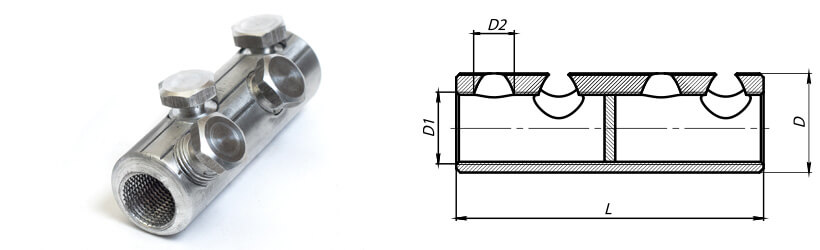

Гільза зі зривним болтом

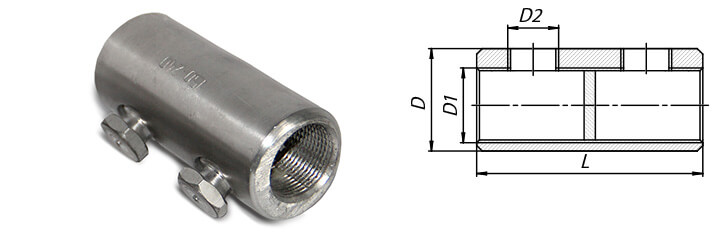

ГІЛЬЗИ БОЛТОВІ З’ЄДНУВАЛЬНІ 2ГБС

Гільзи болтові з’єднувальні, призначені для з’єднання струмопровідних алюмінієвих жил силових кабелів перетином від 6 до 1000 мм2 на напругу до 10 кВ.
Гільзи призначені для роботи в макрокліматичних районах з помірним та холодним кліматом УХЛЗ.

Марка	Перетин, мм2	Розміри, мм				Кількість болтів	Вага, кг
		L	D	D1	D2
2СБ 6-16	6-16	40	16	М7х1,0	М8х1,25	2	0,020
2ГБС 25-50	25-50	60	20	М12х1,0	М12х1,25	2	0,040
2ГБС 70-120	70-120	70	28	М18х1,5	М16х1,5	2	0,090
2ГБС 150-240	150-240	80	37	М24х1,5	М16х1,5	2	0,170

ГІЛЬЗИ БОЛТОВІ З’ЄДНУВАЛЬНІ 4ГБС

Марка	Перетин, мм2	Розміри, мм				Кількість болтів	Вага, кг
		L	D	D1	D2
4ГБС 25-50	25-50	75	20	М12х1,0	М12х1,25	4	0,060
4ГБС 70-120	70-120	90	28	М18х1,5	М16х1,5	4	0,130
4ГБС 150-240	70-120	114	37	М24х1,5	М16х1,5	4	0,250

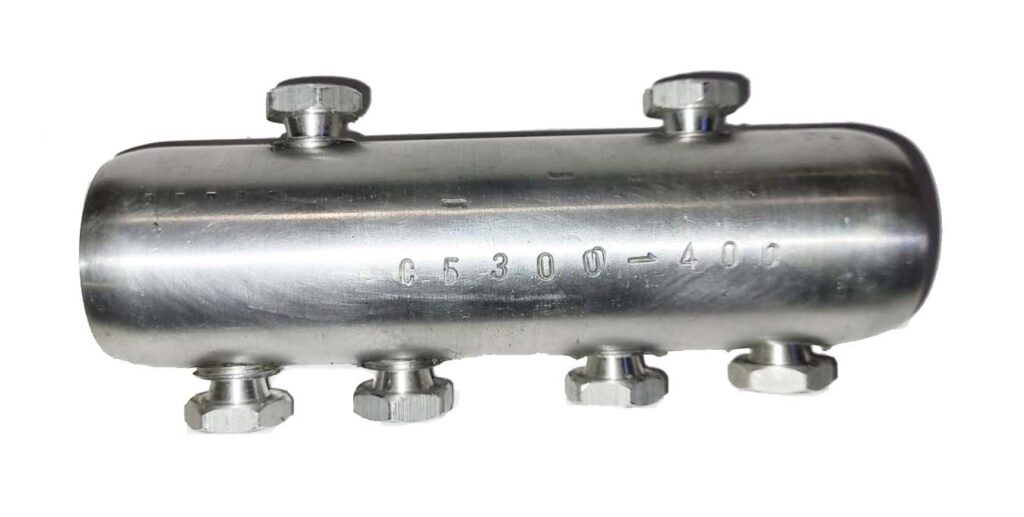

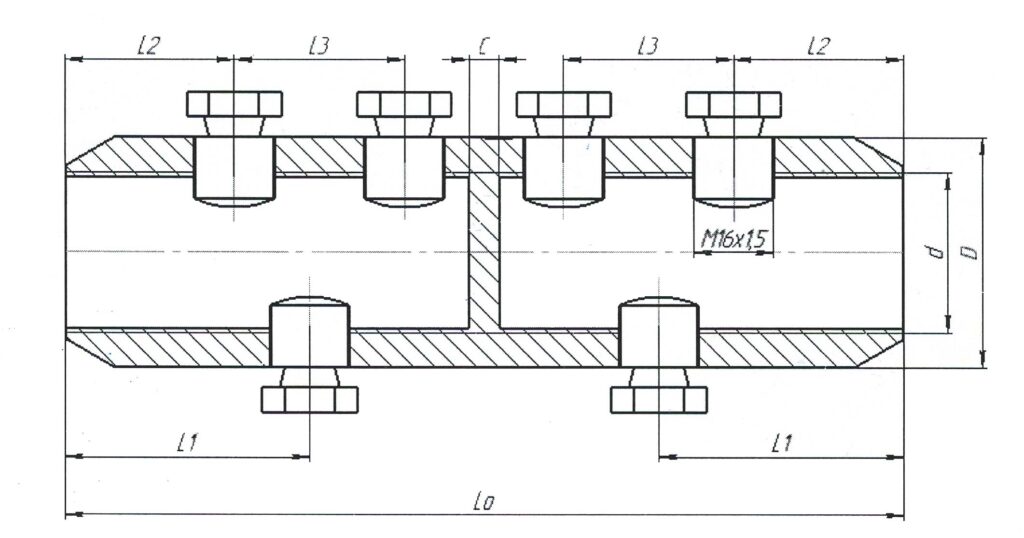

З’ЄДНУВАЧІ БОЛТОВІ 6СБ

Марка	Перетин, мм2	Розміри, мм							Кількість болтів	Вага, кг
		L0	L1	L2	L3	C	D	d
6СБ 300/400	300/400	140	35	20	30	10	40	26	6	0,345
6СБ 500/625	500/625	170	51	34	32	10	48	34	6
6СБ 800	800	170	51	34	32	10	60	38	6
6СБ 1000	1000	170	51	34	32	10	60	39	6

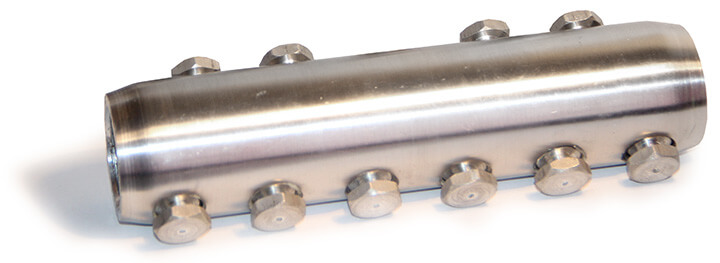

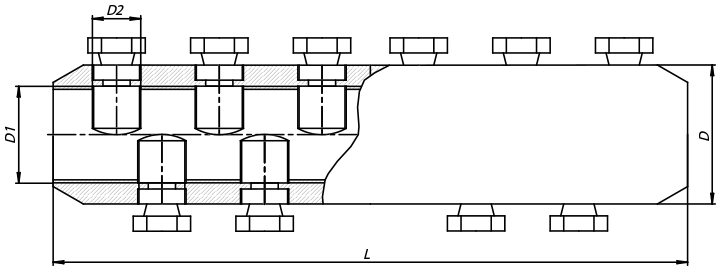

З’ЄДНУВАЧІ БОЛТОВІ 10СБ

Марка	Перетин, мм2	Розміри, мм				Кількість болтів	Вага, кг
		L	D	D1	D2
10СБ 300/400	300/400	210	40	26	М16х1,5	10
10СБ 500/625	500/625	210	48	34	М16х1,5	10
10СБ 800	800	216	60	38	М16х1,5	10
10СБ 1000	1000	216	60	39	М16х1,5	10

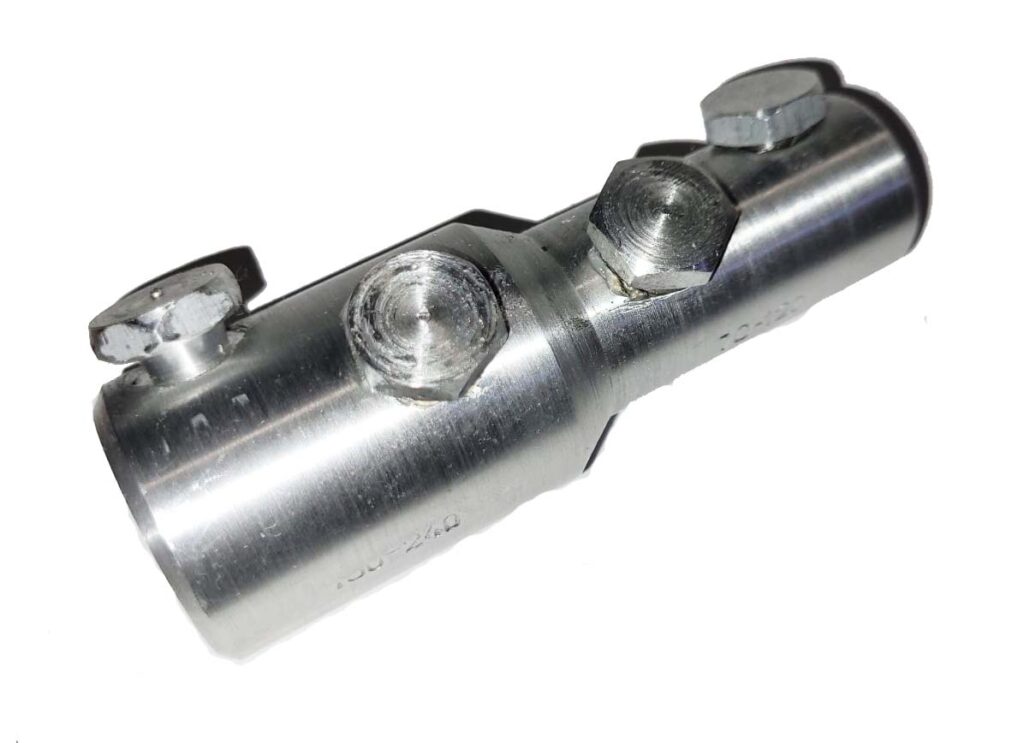

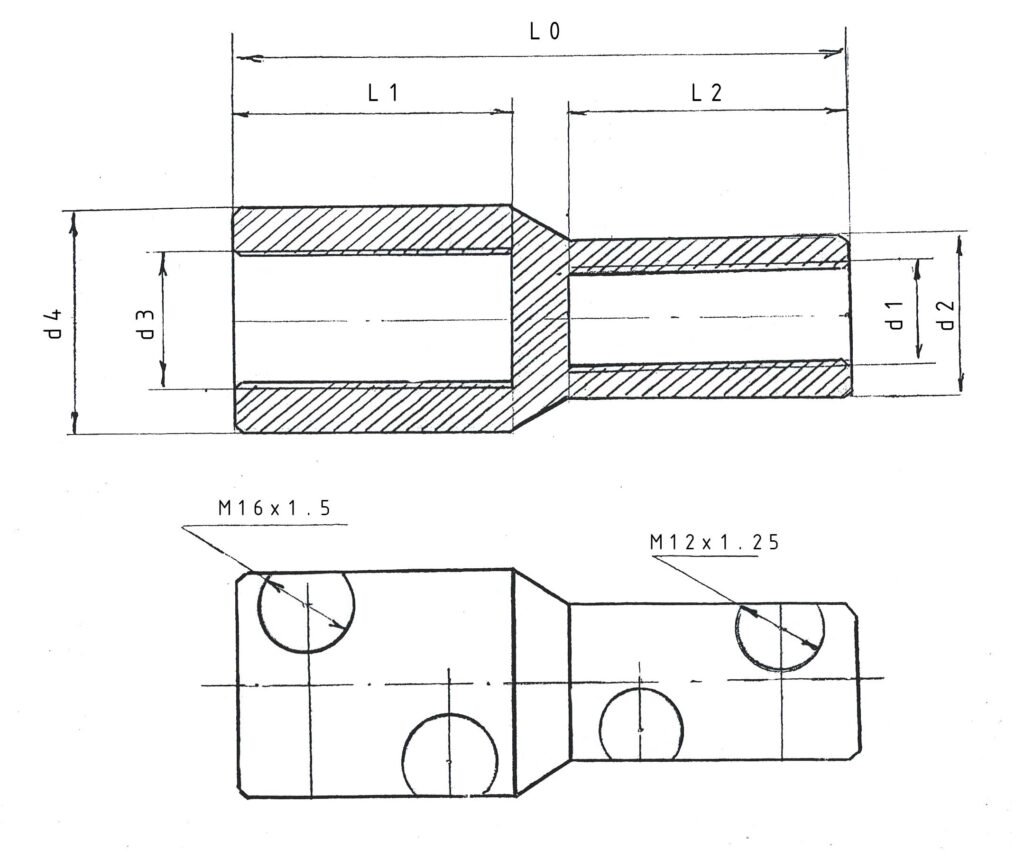

ГІЛЬЗИ БОЛТОВІ ПЕРЕХІДНІ СБП

Марка	Перетин, мм2	Кількість болтів	Розміри, мм							Вага, кг
			L0	L1	L2	d1	d2	d3	d4
4СБП 25/50-70/120	25/50-70/120	4	100	50	40	12	22	16	27	0,110
4СБП 70/120-150/240	70/120-150/240	4	110	50	50	16	28	24	37	0,215
6СБ 240/400	240/400	6	155	75	75	24	36	26	40
